TAS Schwinghammer spezialisiert auf Rohrvereisung unter Druck.

Rohrvereisen eine preiswerte und sichere Alternative.

Eine Rohrvereisung bietet Ihnen eine preiswerte und sichere Alternative zum Wechseln eines Schiebers (Armatur), erneuern defekter Bauteile, Montage oder Umbauarbeiten. Bisher musste die Rohrleitung oder das gesamte System aufwendig entleert werden, um an dieser die notwendigen Arbeiten zu verrichten. Durch den Einsatz des Verfahrens Rohrvereisen durch den Fachbetrieb TAS Schwinghammer wird eine Entleerung des Systems vermieden.

Rohrfrostung Rohrvereisung Rohrvereisen Rohrfrosten Wasserleitung Rohreinfrierung Rohr Gefrierung Rohrleitung frosten einfrieren

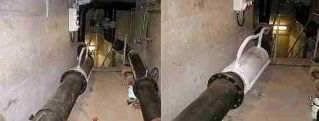

Rohr vereisen einer Rohrleitung DN 125

Mit dem Verfahren Rohrvereisen - Rohrfrosten mit tief kaltem flüssigem Stickstoff (-196 C) wird, durch gezielte Vereisung des Mediums, ein zeitlich kontrollierter, druckfester Verschluss erzeugt. Das Verfahren Rohrvereisen versetzt Sie in die Lage Montagen, Wartungen oder Reparaturen zu verrichten, ohne das die Rohrleitung aufwendig entleert werden muss. Der Einsatz einer Rohrfrostung spart Zeit und Geld für Sie und Ihren Kunden. Aufwendige Nacharbeiten zum Beispiel das Nachfüllen oder notwendige Entlüften der Rohrleitung entfallen, da das System bei einer Rohreinfrierung durch TAS Schwinghammer nicht entleert werden muss.

Rohrvereisen - Rohrgefrierung was ist machbar?

TAS Schwinghammer aus Kerpen hat sich spezialisiert auf Rohrvereisung unter Druck bei allen Medien, die einfrierbare Anteile enthalten. Eine Rohrgefrierung ist in den Abmessungen DN 40 bis DN 400 durch den Fachbetrieb TAS Schwinghammer aus Kerpen kostengünstig realisierbar.

Rohrfrostung Rohrvereisung Rohrvereisen Rohrfrosten Wasserleitung Rohreinfrierung Rohr Gefrierung Rohrleitung frosten einfrieren

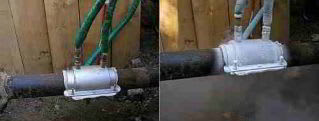

Rohrvereisung einer Rohrleitung DN 100

Voraussetzungen zum Rohrfrosten unter Druck:

Eine erfolgreiche Rohrfrostung erfordert einige notwendige Parameter:
  1. Maximale Temperatur des Mediums 50 Grad Celsius (abhängig von der Rohrnennweite).
  2. Das einzufrierende Medium muss einfrierbare Anteile enthalten.
  3. Es darf kein Fluss oder Strömung im Bereich der Rohrfrostung sein.
  4. Das Rohr muss vollständig mit Medium gefüllt sein und darf keine Lufteinschlüsse enthalten.
  5. Es muss ausreichend Platz zur Montage der Rohrfrostmanschetten vorhanden sein.
Diese Parameter sind erforderlich um den Erfolg einer Kryogasfrostung durch TAS Schwinghammer sicher zu gewährleisten.

Rohrfrostung Rohrvereisung Rohrvereisen Rohrfrosten Wasserleitung Rohreinfrierung Rohr Gefrierung Rohrleitung frosten einfrieren

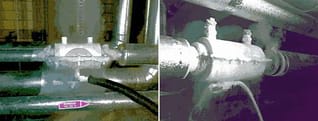

Rohrfrostung einer Rohrleitung DN 50

Anwendung des Verfahrens Rohrvereisung - Rohrgefrierung:

  1. Einbindung von Anlageteilen
  2. Erneuern von Dichtungen
  3. Erneuern von defekten Bauteilen
  4. Auswechseln von Schiebern oder Kugelhähnen
  5. Auswechseln von Armaturen
  6. Schweissarbeiten
  7. Montage oder Reparaturarbeiten
  8. Wartungsarbeiten
Rohrfrostung Rohrvereisung Rohrvereisen Rohrfrosten Wasserleitung Rohreinfrierung Rohr Gefrierung Rohrleitung frosten einfrieren
Rohrvereisen einer Rohrleitung DN 300

Sicherheit des Verfahrens Rohrvereisen:

Der TÜV Rheinland und die TÜV-Eigenüberwachungsabteilungen der deutschen Prozessindustrie und der deutschen Kraftwerksindustrie haben das Verfahren Rohrvereisen an unter Druck stehender Rohrleitungen anerkannt und als sicher bewertet.

TAS spezialisiert auf Rohrfrostung unter Druck.

Anhand der hier gezeigten Bilder zeigen wir Ihnen den Ablauf einer Rohrfrostung durch Mitarbeiter des Fachbetriebes TAS Schwinghammer aus Kerpen. Grund der Rohrfrostung waren notwendige Schweissarbeiten bei denen das Rohrleitungsnetz nicht entleert werden konnte. Das zur Verfügung stehende Zeitfenster konnte nur durch eine Rohrfrostung eingehalten werden um einen aufwendigen Stillstand zu vermeiden.

Vorarbeiten bei einer Rohrfrostung unter Druck.

Rohrfrostung Rohrvereisung Rohrvereisen Rohrfrosten Hottapping Rohreinfrierung Rohr Gefrierung Rohranbohrung Rohrleitung frosten einfrieren
Zur Rohrvereisung montierte Manschette

Bei einer Rohrvereisung wird eine, entsprechend der Nennweite der Rohrleitung, passende Rohrfrostmanschette um das einzufrierende Rohr montiert. Ein Stickstoffcontainer wird mit der Einfriermanschette verbunden.

Der Sauerstoffgehalt der Luft im Arbeitsbereich und die Temperatur der Rohrleitung wird durch Messungen bei der Rohreinfrierung laufend kontrolliert.

Temperatursenkung bei einer Rohrvereisung.

Rohrfrostung Rohrvereisung Rohrvereisen Rohrfrosten Hottapping Rohreinfrierung Rohr Gefrierung Rohranbohrung Rohrleitung frosten einfrieren
Beginn der Rohrvereisung

Zu Beginn der Rohrvereisung wird die Temperatur im Rohr, durch eine dosierte Zufuhr von Stickstoff, langsam abgesenkt. Dies ist erforderlich, damit sich am Rohr keine Spannungsrisse aufgrund der Absenkung der Temperatur bilden.
Durch Verdampfung in der Manschette senkt der tief kalte Stickstoff die Temperatur des Mediums in der Rohrleitung langsam herunter.

Beginn der Rohrvereisung unter Druck.

Rohrfrostung Rohrvereisung Rohrvereisen Rohrfrosten Hottapping Rohreinfrierung Rohr Gefrierung Rohranbohrung Rohrleitung frosten einfrieren
Vereisung eines Rohres

Die Temperatur wurde mittlerweile durch den tief kalt flüssigen Stickstoff soweit abgesenkt, dass sich auf der Einfriermanschette Raureif bildet. Das Medium in der Rohrleitung beginnt radial von außen nach innen langsam zu gefrieren. Der meiste Stickstoff verdampft noch.

Rohrfrosten einer Rohrleitung.

Rohrfrostung Rohrvereisung Rohrvereisen Rohrfrosten Hottapping Rohreinfrierung Rohr Gefrierung Rohranbohrung Rohrleitung frosten einfrieren
Rohrfrosten einer Rohrleitung

Die Temperatur des Mediums im Rohr ist soweit abgesenkt, dass sich in der Einfriermanschette der Stickstoff in liquider (flüssiger) Form halten kann. Der Eispfropfen in der Rohrleitung bildet sich stetig von innen nach außen im Bereich der Einfriermanschette aus.

Durch Rohrvereisung unter Druck eingefrorenes Rohr.

Rohrfrostung Rohrvereisung Rohrvereisen Rohrfrosten Hottapping Rohreinfrierung Rohr Gefrierung Rohranbohrung Rohrleitung frosten einfrieren
Durch Rohrvereisung abgesperrtes Rohr

Der Eispfropfen hat sich über die Einfriermanschette hinaus ausgebildet. Rechts und Links neben der Einfriermanschette hat sich Raureif auf der Rohrleitung gebildet. Durch kontinuierliche Messung der Temperatur wird der Fortgang der Rohreinfrierung Rohrfrostung in der Rohrleitung weiterhin kontrolliert.

Abgeschlossene Rohrvereisung.

Rohrfrostung Rohrvereisung Rohrvereisen Rohrfrosten Hottapping Rohreinfrierung Rohr Gefrierung Rohranbohrung Rohrleitung frosten einfriereng
Rohrgefrierung einer Leitung DN 150

Die Rohrvereisung der Rohrleitung ist abgeschlossen. In der Rohrleitung ist ein Eispfropfen entstanden, der das Rohr bis zu einem Druck von 50 bar sicher verschliesst. Eine Montage oder Reparaturarbeit kann nun beginnen (z.B. Auswechseln von Armaturen oder Schiebern, Schweissarbeiten).

Nach Abschluss der Arbeiten wird die Zufuhr des Stickstoffes eingestellt. Von nun an beginnt der Eispfropfen aufzutauen.

Durch stetige Zufuhr von Stickstoff kann die Rohrvereisung beliebig lange aufrecht erhalten werden.

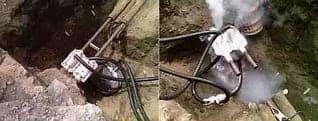

Rohrvereisung in Gruben.

Bei einer Rohrvereisung in einer Grube kommt eine Absauganlage zum Einsatz. Damit wird der entstehende Stickstoffdampf abgesaugt, um ein gefahrloses arbeiten zu ermöglichen. Auch tiefe Gruben stellen dabei kein Problem dar.

Rohrfrostung Rohrvereisung Rohrvereisen Rohrfrosten Hottapping Rohreinfrierung Rohr Gefrierung Rohranbohrung Rohrleitung frosten einfrieren
Rohrfrostungen in Gruben

Senkrechte Rohrvereisung unter Druck.

Auch senkrechte Rohrvereisungen sind möglich. Für diesen Sonderfall ist in den meisten Fällen ein Vororttermin ratsam.

Rohrfrostung Rohrvereisung Rohrvereisen Rohrfrosten Hottapping Rohreinfrierung Rohr Gefrierung Rohranbohrung Rohrleitung frosten einfrieren
senkrechte Rohrfrostungen

Sicherheit des Einfrierverfahren:

Der TÜV Rheinland und die TÜV-Eigenüberwachungsabteilungen der deutschen Prozessindustrie und der deutschen Kraftwerksindustrie haben das Verfahren Rohrfrostung an unter Druck stehenden Rohrleitungen anerkannt und als sicher bewertet.

Das Sicherheitsdatenblatt des von uns verwendeten tiefkalt flüssigen Stickstoffs können sie hier downloaden:

Sicherheitsdatenblatt N2 von SWF *1

Hottapping eine Alternative zur Rohrvereisung:

Als eine mögliche Alternative zu einer Rohrvereisung empfehlen wir Ihnen ein Hottapping - Rohranbohrung unter Druck durch TAS Schwinghammer.

Quellenangabe:
*1 Sauerstoffwerke Friedrichshafen GmbH
