Hottapping - Rohranbohrung unter Druck durch TAS Schwinghammer.

Hottapping - Vorteile einer Anbohrung unter Druck.

Mit unserem Service Hottapping (Rohranbohrung) bohren Techniker des Fachbetriebes TAS Schwinghammer aus Kerpen Rohrleitungen unter Druck an. Ein Hottapping wird bei laufendem Betrieb durchgeführt und erspart Ihnen so das Herunterfahren der Anlage. Die Anlage oder das Rohrleitungssystem (Rohrleitung) muss bei einem Hottapping, zur Erstellung eines Abgangs auch nicht mehr aufwendig entleert werden. Unter Hottapping (Rohranbohren) versteht man das Anbohren von Rohrleitungen unter Druck, bei laufendem Betrieb, zur Erstellung eines Abgangs oder Bypass. Durch Hottapping - Rohranbohrung unter Druck - ist eine Unterbrechung der Produktion oder Entleerung der Rohre nicht mehr erforderlich um einen Abgang zu erstellen. Alle Arbeiten der Rohranbohrung werden bei vollem Druck und normalem Betriebszustand der Anlage durchgeführt.

Technik eines Hottapping - Rohranbohrung unter Druck.

Vor dem eigentlichen Hottapping - Rohranbohrung unter Druck - muss durch den Auftraggeber ein Stutzen mit DIN Flansch auf die anzubohrende Rohrleitung angebracht werden.

Hottapping Rohranbohrung Rohranbohren Anbohrung unter Druck Rohr Rohrleitung anbohren Bypass herstellen Abgang erstellen hot tapping

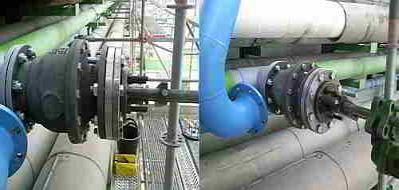

Stutzen für eine Rohranbohrung unter Druck

An diesen Stutzen wird ein Schieber oder Kugelhahn montiert. Auf diesen Schieber bzw. Kugelhahn wird dann unsere mobile Hottappingmaschine montiert.

Sollte das anzubohrende Rohr brennbare Stoffe enthalten wird der Bohrraum, vor der eigentlichen Anbohrung unter Druck, mit Stickstoff geflutet.

Die durch Arbeitsluft (6 Bar)angetriebene Bohrmaschine wird in Betrieb genommen. Der Bohrkopf mit Kronenbohrer wird durch den offenen Schieber zur Rohrwandung gefahren und schneidet aus der Rohrwandung die entsprechende Nennweite aus.

Hottapping Rohranbohrung Rohranbohren Anbohrung unter Druck Rohr Rohrleitung anbohren Bypass herstellen Abgang erstellen
Stutzen zum Hottapping unter Druck

Dabei wird die ausgeschnittene Rohrwandung durch den Zentrierbohrer aufgefangen. Nach der erfolgreichen Anbohrung der Rohrleitung wird der Kronenbohrer mit dem ausgeschnittenen Bohrkern heraus gefahren, der Schieber geschlossen und die Hottappingmaschine demontiert.

Voraussetzungen für eine Rohranbohrung - Anbohrarbeit.

Diese Anforderungen müssen erfüllt sein für eine erfolgreiche Anbohrung.
  1. Maximaler Betriebsdruck 25 bar
  2. Die notwendige Schweissarbeit muss durch den Auftraggeber erbracht werden.
  3. Genug Freiraum zur Montage und der Verfahrwege des Anbohrgerätes.
  4. Arbeitsluft 6 bar mind. 3000 l/min

Anwendungsgebiete eines Hottapping unter Druck.

  1. Die Erstellung eine Abgangs von DN 50 bis DN 400.
  2. Einbindungen von Anlagenteilen
  3. Umgehungen herstellen
Hottapping Rohranbohrung Rohranbohren Anbohrung unter Druck Rohr Rohrleitung anbohren Bypass herstellen Abgang erstellen hot tapping
Hottappingmaschinen

Sicherheit des Hottappingverfahrens:

Der TÜV Rheinland und die TÜV-Eigenüberwachungsabteilungen der deutschen Prozessindustrie und der deutschen Kraftwerksindustrie haben das Verfahren Hottapping - Rohranbohrung unter Druck während des laufenden Betriebes anerkannt und als sicher bewertet.

Arbeitssicherheit

Unfallfreies Arbeiten erreicht man nicht durch ein Zertifikat. Im Rahmen des Zertifizierungswahnsinns lassen sich mittlerweile viele Firmen durch fragwürdige Zertifikate bescheinigen, wie Sie durch Regeln und Vorgaben, vom Büro aus, alles für die Arbeitssicherheit unternehmen. Bei Betrieben mit hohen Unfallzahlen unter anderem auch sehr zu empfehlen. TAS Schwinghammer benötigt diese "fragwürdigen" Zertifikate nicht, weil wir seit nun 25 Jahren unfallfrei arbeiten oder wie manche Firmen es stolz rechnen seit 9125 Tagen ohne meldepflichtigen Unfall.

Wie haben wir das geschafft?

Durch umsichtiges und verantwortungsvolles Arbeiten! In der Branche ist TAS Schwinghammer derzeit das einzige Unternehmen das auf 25 Jahre Unfallfreiheit zurückblicken kann. Darauf sind wir Stolz und betrachten es als Ansporn für die kommenden Jahre.

Rohrfrostung ist eine mögliche Alternative zum Hottapping.

Als Alternative zum Rohranbohrung einer Rohrleitung unter Druck empfehlen wir Ihnen eine Rohrfrostung unter Druck durch den Fachbetrieb TAS Schwinghammer aus Kerpen. Weitere Informationen zum Thema Rohre einfrieren finden Sie unter Rohrfrostung unter Druck.

Hier zeigen wir Ihnen anhand einiger Bilder die Vorgehensweise bei einem Hottapping - Rohranbohrung unter Druck durch Mitarbeiter von TAS Schwinghammer.

In diesem Beispiel eines Hottapping Rohrleitung anbohren unter Druck beschreiben wir den Ablauf einer Anbohrung eines Blindflansches. Der Anlass des Hottapping ist die Erstellung eines Abgangs Nennweite DN 150 unter Betriebsbedingungen.

Hottapping Rohranbohrung Rohr Rohrleitung anbohren bei laufendem Betrieb Anbohrung Bypass Abgang erstellen Einbindung
Anbohrgerät

Hottapping Vorarbeiten einer Rohranbohrung.

Um ein Hottapping bzw. eine Rohranbohrung unter Druck bei laufendem Betrieb zu bewerkstellen muss durch den Auftraggeber, ein Rohrleitungsstutzen mit Flansch auf die anzubohrende Leitung aufgeschweisst werden.

Auf diesen Stutzen wird ein Schieber oder Kugelhahn mit geradem Durchgang montiert.

Hottapping Rohranbohrung Rohr Rohrleitung anbohren bei laufendem Betrieb Anbohrung Bypass Abgang erstellen Einbindung
Stutzen

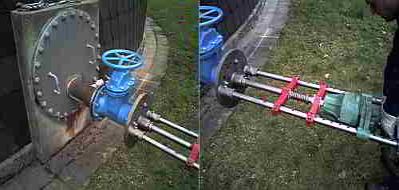

Montage des Anbohrmaschine.

Beim folgenden Arbeitsschritt wird das mobile Anbohrgerät auf den Flansch des Schiebers/Kugelhahn verschraubt.

Hottapping Rohranbohrung Rohr Rohrleitung anbohren bei laufendem Betrieb Anbohrung Bypass Abgang erstellen Einbindung
Anbohrmaschine Hottapping

Falls sich in der anzubohrenden Rohrleitung brennbare Stoffe befinden, wird der Bohrraum vorher mit Stickstoff geflutet. So wird der Sauerstoff im Bohrraum verdrängt, um eine gefahrlose Anbohrung unter Druck zu erbringen.

Ablauf eines Hottapping unter Druck.

Der Bohrkopf mit Kronenfräser wird durch den offenen Schieber zur Rohrwandung geschoben und schneidet die entsprechende Nennweite, in diesem Beispiel DN 150, aus. Dabei wird die ausgeschnittene Rohrwandung durch den Zentrierbohrer aufgefangen.

Nach der Anbohrung der Rohrleitung wird das Bohrgestänge mit der ausgeschnittenen Rohrwandung zurückgefahren, der Schieber / Kugelhahn geschlossen und das Bohrgerät demontiert.

Bei dem gesamten Hottapping - Anbohrung unter Druck musste die Produktion bzw. der Betriebszustand der Anlage in keinster Weise verändert werden.

Hottapping Rohranbohrung Rohr Rohrleitung anbohren bei laufendem Betrieb Anbohrung Bypass Abgang erstellen Einbindung
Bohrkrone mit ausgeschnittener Rohrwandung

Vorteile des Hottapping Anbohrung unter Druck.

Bei der gesamten Anbohrung - Hottapping muss die Produktion bzw. der Betriebszustand der Anlage in keinster Weise verändert werden, da alle Arbeiten während des laufenden Betriebes unter Druck erfolgen.

Sicherheit des Hottappingverfahrens:

Der TÜV Rheinland und die TÜV-Eigenüberwachungsabteilungen der deutschen Prozessindustrie und der deutschen Kraftwerksindustrie haben das Verfahren Hottapping Rohranbohrung unter Druck anerkannt und als sicher bewertet.

Rohrvereisung ist eine Alternative zur Rohranbohrung.

Als Alternative zum Hottapping einer Rohrleitung empfehlen wir Ihnen eine Rohrfrostung durch den Fachbetrieb TAS Schwinghammer. Weitere Informationen zum Thema Rohrfrostung unter Druck finden Sie unter nachfolgendem Link:
